Узлы для утолщения троса

7 695 просмотров

Все нижеприведенные узлы взяты из книги Льва Скрягина «Морские узлы».




Простой узел

Это самый простой из всех известных узлов. Чтобы завязать его, надо ходовым концом троса сделать полуузел за его коренной конец. Его можно завязать на конце или на средней части троса. Для этого ходовой конец троса один раз обносят вокруг его коренной части и пропускают в образовавшуюся петлю. В зависимости от того, как он завязан, простой узел может быть левым или правым. Это не только самый простой из всех узлов, но и самый маленький по размеру. При натяжении троса он так сильно затягивается, что подчас его очень трудно развязать. К нему как нельзя лучше подходит русская народная пословица: «Не велик узелок, да крепко затянут». Этот узел, как ни один другой портит трос, так как сильно его изгибает.

наверх


Кровавый узел.

От простого узла этот узел отличается тем, что его ходовой конец, будучи введен в петлю, еще один раз обносится вокруг коренной части троса. Это почти вдвое увеличивает размеры узла. Существуют два способа вязки таких узлов. Если число узелков не превышает трех, шлаги ходовым концом троса делают внутрь петли (а.), а если оно больше, то вокруг коренной части троса и его ходовой конец пропускают внутрь(б.). С далеких времен парусного флота такие многократные простые узлы у моряков разных стран назывались «кровавыми». В реестре наказаний матросов военных флотов прошлого фигурирует забытое в наши дни избиение линьками и плетьми, которые именовались «кошками». Они представляли собой из пенькового троса плетку, имевшую от семи до тринадцати косичек, но чаще — девять. Каждая из косичек заканчивалась узлом, на котором было от двух до десяти шлагов. «Кошки» подразделялись на простые и воровские. Последние были более тяжелыми. Ими секли за кражу. В зависимости от проступка, матрос в наказание мог получить от одной до двенадцати дюжин. Обычно после третьего удара по спине провинившегося появлялась кровь, так как узлы, туго затянутые на концах косичек «кошки», прорезали кожу (отсюда и название узла). После первой дюжины ударов окровавленные косички «кошки» слипались в один жгут и удары становились нестерпимыми, матросы теряли сознание и умирали с состоянии шока. Чтобы не терять таким образом в мирное время хорошо натренированных матросов, Британское адмиралтейство в середине XXVII века издало ханжеский приказ: после первой дюжины ударов помощник боцмана обязан был расплести слипшиеся от крови косички «кошки». Эта процедура носила название «расчесать кошку». До сих пор в современном английском языке сохранилось идиоматическое выражение «To scratch the cat» — «расчесать кошку», которое, напоминая о варварском наказании на кораблях, теперь имеет значение «облегчить страдание».

наверх

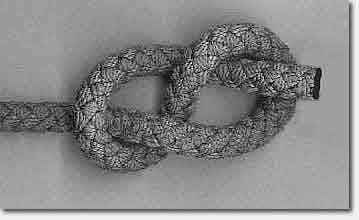

Восьмерка.

Этот узел считается классическим. Он составляет основу полутора десятка других, более сложных узлов различного назначения. В том виде, в каком он изображен здесь, этот узел в морском деле служит отличным стопором на конце троса, чтобы последний не выхлестывался из шкива блока. В отличие от простого узла он даже при сильной тяге не портит трос и его всегда можно легко развязать. Чтобы связать восьмерку, надо ходовой конец троса обнести вокруг коренного и затем пропустить его в образовавшуюся петлю, но не сразу, как в простом узле, а заведя сначала его за себя же. Этот узел можно применить для веревочных ручек деревянного ведра или бадьи, если веревка проходит сквозь два отверстия на выступающих концах деревянных клепок. В этом случае, продев веревку в оба отверстия, на ее концах с внешних сторон клепки завязывают по восьмерке. Двумя восьмерками можно надежно прикрепить веревку к детским санкам. Чтобы рука не соскальзывала с конца собачьего поводка, советуем завязать восьмерку. Кроме этого, она неплохо служит для крепления струн к колкам скрипок, гитар мандолин, балалаек и других музыкальных инструментов.

наверх


Стопорный узел.

Предназначен для увеличения диаметра троса для предотвращения выскальзывания из блока. Этот узел не скользит, надежно держит. Аналогично можно завязать узел с тремя петлями. Тогда он будет еще больше по размерам. Это может понадобиться когда диаметр отверстия через который прходит трос много больше диаметра троса. Также он може пригодиться когда нужно сделать удобную ручку на конце троса.

наверх


Стивидорный узел.

Как и восьмерка, этот узел является стопором для тросов, проходящих через шкивы блоков. Вяжется он таким же способом, стой лишь разницей, что ходовой конец вводится в петлю после того, как будет обнесен вокруг коренного конца троса дважды. При затягивании этого узла надо следить, чтобы шлаги на коренном конце не перекрутились и не проскочили в петлю. Затянутый стивидорный узел легче развязать, если потянуть за петлю, которая находится ближе к коренному концу. Название этого узла американского происхождения. Оно впервые появилось в толковом словаре английского языка Уэбстера в 1890 году. Составители этого словаря заимствовали его из руководства по вязке узлов, выпущенного американской канатной фирмой «Стивидор роупс».

наверх


Юферсный узел.

На схеме даны два способа его вязки. Первый способ (а.), основанный на простом узле, предусматривает ввод ходового конца в петлю снизу между коренным и ходовым концами с последующим пропуском его под себя. Второй способ вязки юферсного узла (б.) предусматривает завязывание восьмерки и протаскивание обоих концов в соответствующие ее петли, как это показано двумя стрелками. Этот старинный морской узел во времена парусного флота применялся для натягивания вант с помощью тросовых талрепов и юферсов. Его вязали на конце талрепа, чтобы последний задержать в отверстии юферса.

наверх


Устричный узел.

У этого узла есть одна особенность завязывания: он затягивается в два приема (а.). Сначала завяжите бегущий простой узел и затяните его. Пропустив ходовой конец троса в петлю, еще раз затяните узел. Если устричный узел затягивать в один прием, то он формируется неправильно. На схеме (б.) показан рисунок устричного узла, свидетельствующий о его симметричности. В таком виде он может служить неплохим декоративным узлом-орнаментом для отделки женского платья или рисунком для вышивания. Несмотря на свое название, этот узел, как и восьмерка, благодаря своей симметрии, с успехом применяется музыкантами для крепления на колках струн скрипки, гитары, мандолины и других музыкальных инструментов. По своим размерам затянутый устричный узел намного больше восьмерки, поэтому его используют в тех случаях, когда отверстия на колках по каким-либо причинам больше, чем нужно для той или иной струны.

наверх


Многократная восьмерка.

Представьте себе, что вам необходимо обвязать веревкой большую картонную коробку, тюк или старый чемодан. Сделав это, вы обнаружили, что полтора метра веревки остались неиспользованными. Обвязав ходовой конец веревки вокруг ее части, за которую вам предстоит нести этот груз, многократной восьмеркой вы не только укоротите веревку, но и сделаете удобную ручку для этой ноши. Чтобы узел получился ровным и тугим, по мере его завязывания утягивайте каждый шлаг, передвигая его к предыдущему. Если вам потребуется потом использовать всю длину веревки, многократную восьмерку нетрудно развязать. Как бы сильно она ни была затянута, веревки она не испортит. Узел может быть применен во всех случаях, когда возникает необходимость временно укоротить трос или исключить ненадежную часть его длины из работы, если есть опасение, что он оборвется. Многократная восьмерка — неплохая ручка и для собачьего поводка и для детских санок.

наверх


Пожарная лестница.

«Пожарная лестница» состоит из серии простых узлов, которые очень быстро вяжутся один за другим. Вязка этого узла начинается с формирования калышек, заведенных друг за друга. Возьмите в левую руку ходовой конец троса, отступя от его края 15-20 см. Сделайте первую калышку диаметром не более 10 см. таким образом, чтобы коренной конец троса был снизу. Затем сделайте точно такую же калышку и прижмите большим пальцем левой руки к кончикам остальных. Точно таким же образом сделайте 5-7 калышек, ровно уложенных одна на другую. Чтобы они не съезжали и не перепутывались, наденьте их на вытянутые вверх пальцы (кроме большого) левой руки. У вас получится своего рода веревочный «стаканчик». Осторожно снимите его с пальцев так, чтобы он не рассыпался и не сплющился. Теперь ходовой конец, который вы держали в левой руке, пропустите внутрь этого «стаканчика» на левую ладонь и обхватите его со всех сторон пятью пальцами. Загнутыми кончиками пальцев правой руки придерживайте верхний шлаг «стаканчика» и медленно, без рывков, тяните за ходовой конец троса, торчащий из стаканчика вверх. По мере вытягивания этого ходового конца на нем будут завязываться простые узлы. Их число будет соответствовать числу сделанных калышек, а расстояние между ними — длине их окружности. В повседневной деятельности моряков, верхолазов-монтажников, строителей, пожарных, горноспасателей и скалолазов нередко возникает необходимость в использовании так называемого шкентеля с мусингами. Шкентелем на флоте называют вертикально висящий трос, закрепленный за что-нибудь верхней частью, а мусингами — утолщениями на нем, вплетенные в него в виде узлов, через равные промежутки. Но изготовленный шкентель с мусингами не всегда оказываются под рукой. В такой ситуации выручает «пожарная лестница».

наверх
